Livello 2 - Data Link

I frame vengono codificati e decodificati in bits al livello 2.
La rilevazione e correzione degli errori per il livello 1 è fornita a questo livello.
L'Ethernet è un medium di livello 2 usato nelle LAN (Local Area Network).

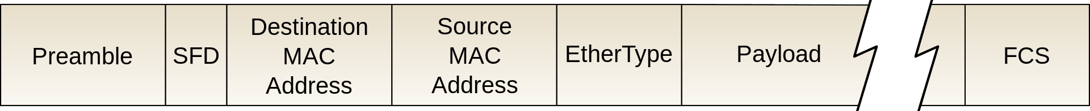

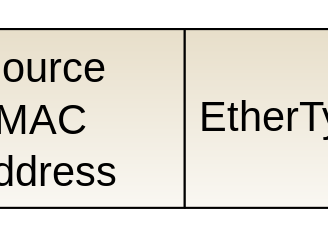

Vediamo ora come è composto l'header di livello 2.

• Preamble: Utilizzato per aiutare il mittente ed il destinatario a sincronizzarsi.

• SFD (Start Frame Delimiter): usato per marchiare la fine del pacchetto preambolo (preamble) e indicare l'inizio del frame.

• Destination: Indirizzo MAC del destinatario

• Source: Indirizzo MAC del mittente

• EtherType: Usato per specificare cosa viene incapsulato nel frame Ethernet, di solito è IPv4.

• Payload: I nostri dati.

• FCS (Frame Check Sequence): Controllo periodico utilizzato per controllare l'integrità del frame.

Indirizzo MAC

L'indirizzo MAC (Media Access Control) Ethernet è composto da 48 bit, i primi 24 compongono l'OUI (Organizationally Unique Identifier) che identifica univocamente il produttore della porta Ethernet e viene assegnato dall'IEEE, gli altri 24 bit sono assegnati dal venditore.
L'indirizzo MAC è burnt in su ogni porta NIC (Network Interface Card) che è unica a livello mondiale.
Esempio: 00:50:56:C0:00:08.
